JB23ジムニーのワイパーレバーには間欠機能があるんですが。。。

これが速度調整ができない

確かに間欠動作なんだが、間隔が短い

で、色々調べてみると他車流用でトヨタのレバーが使えるらしい事が判明



作業も難しくなさそうなのでヤフオクでレバーをゲット

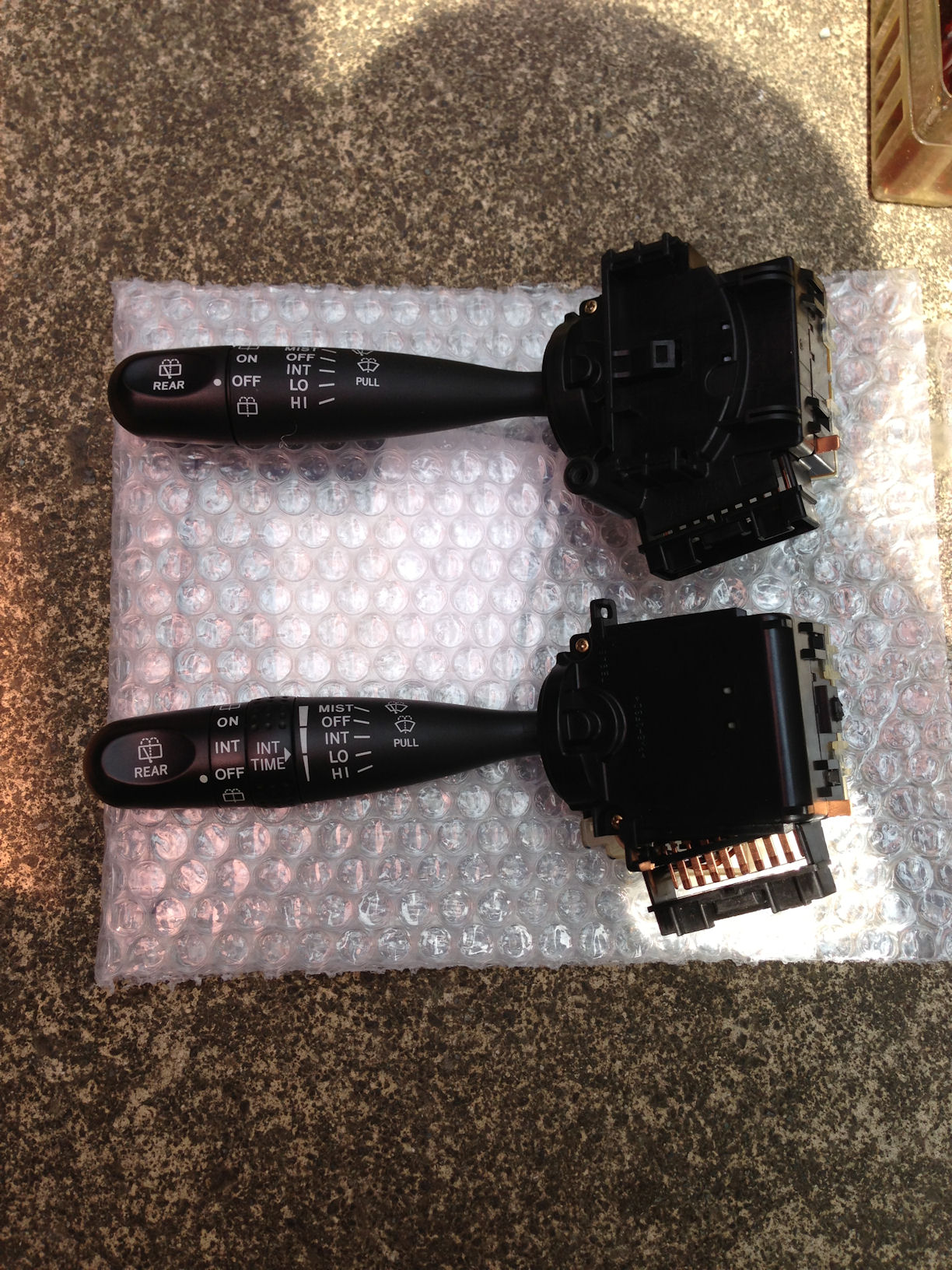

上がジムニー純正、下が今回入手した物

交換方法の詳細はググれば出てくるので割愛



ってことで組み替えをして組み付けて動作確認

ちゃんとフロントワイパーの間欠間隔が調整できるようになりました＼(^o^)／

が、しかし。。。

今回入手したレバーはリヤ間欠が付いている

しかし、ジムニーは機能が無いので動きません(笑)

やっぱスイッチに機能があるなら使えるようにしたいよね

って事でこちらも調べたところ追加できそうなので部材を手配

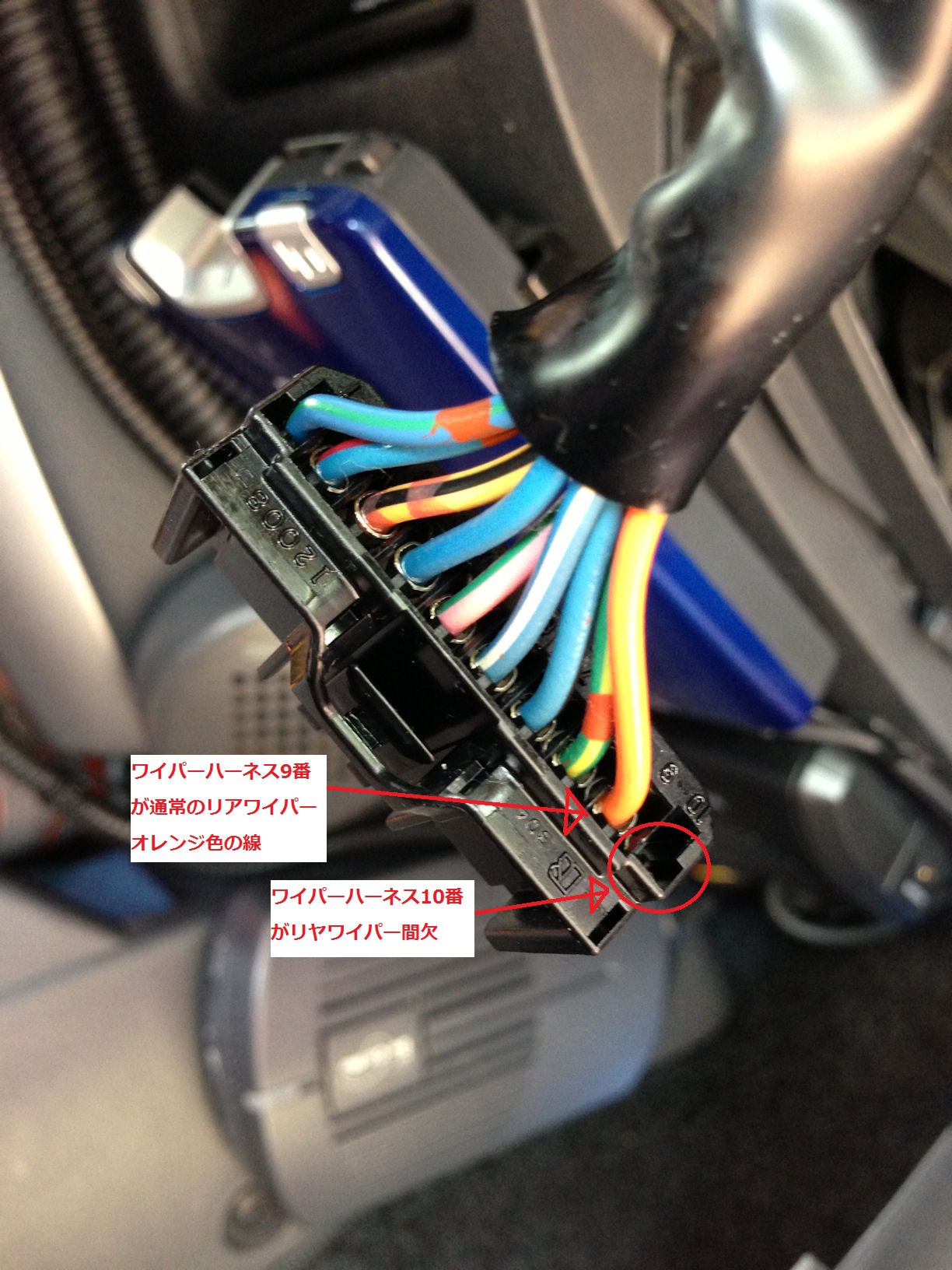

ジムニーのワイパーハーネスの10番には配線が入っていません
ここがリヤ間欠用の配線と言うことでコネクタを手配
隣の9番のオレンジ色の線が通常のリヤワイパー線です

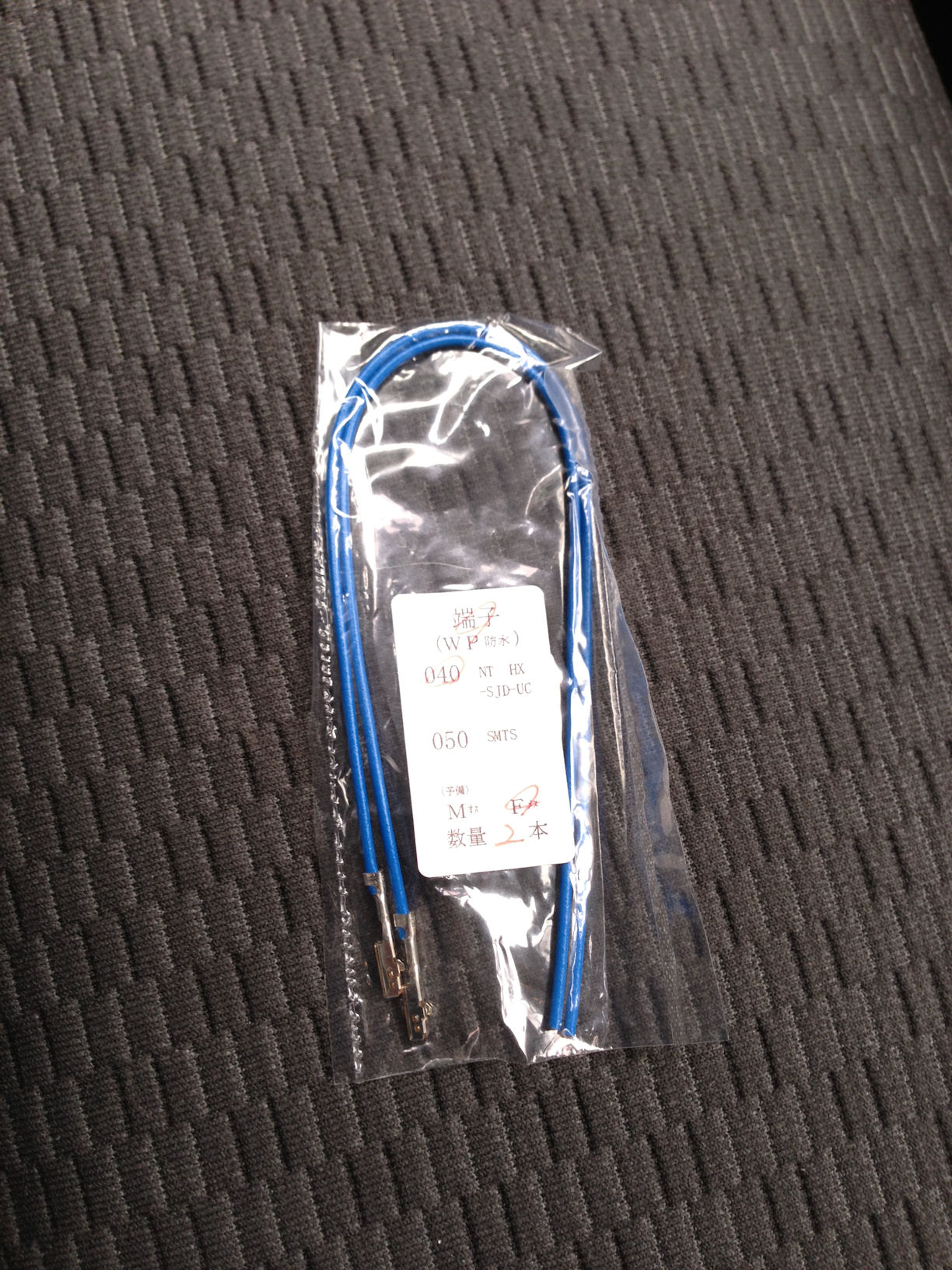

手持ちの工具での圧着に不安があったのでここで圧着済みのを購入しました
040型非防水Fターミナル-CAVS0.5青色電線付き/F040-CAVS05BL

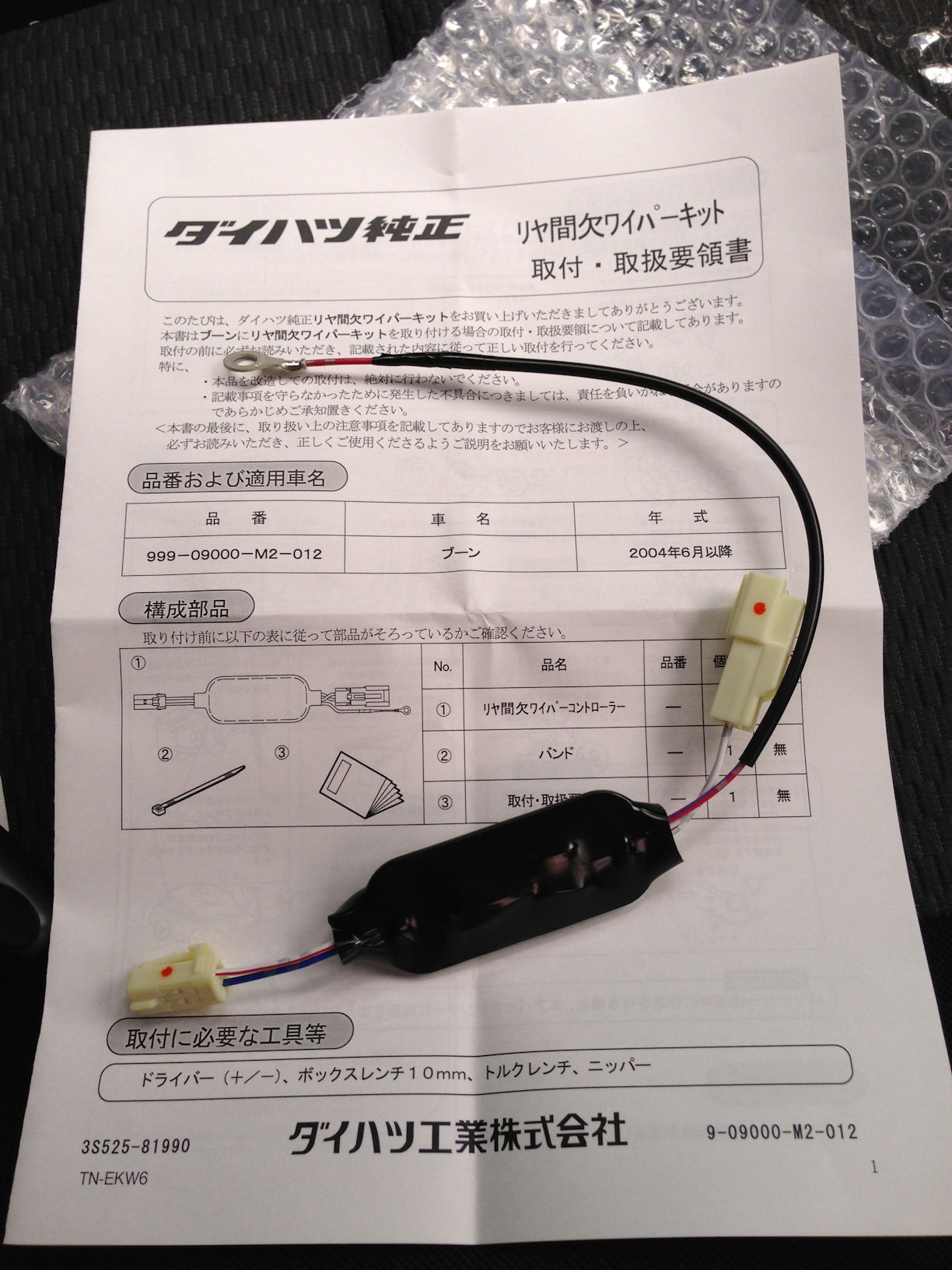

そして、肝心の間欠機能ですが、これもググってダイハツのオプション品を購入
品番は999-0900-M2-012

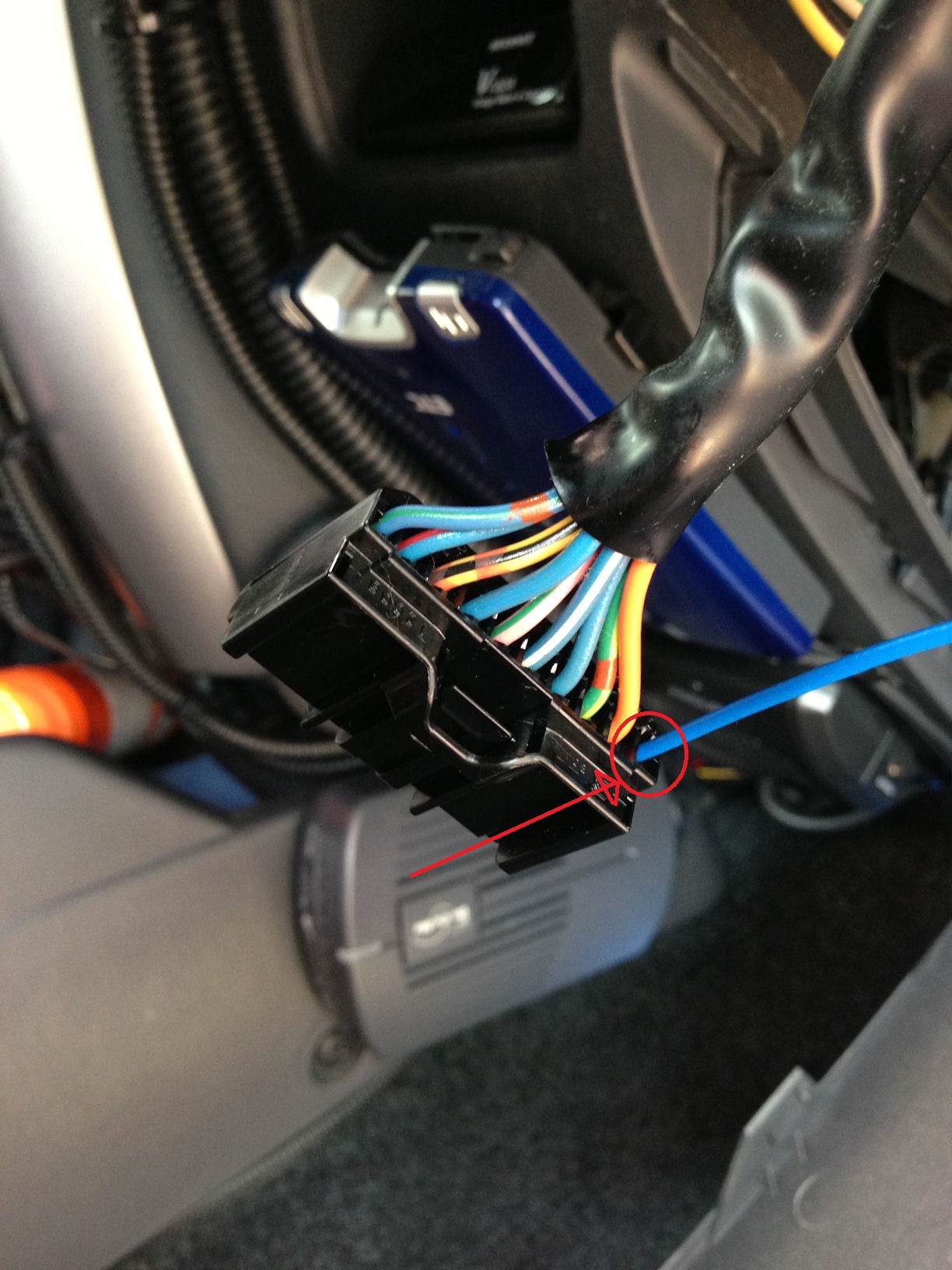

こちらも一緒に作業実施、まずはハーネスの10番にコネクタを差し込んでステアリングコラム奥へ伸ばします

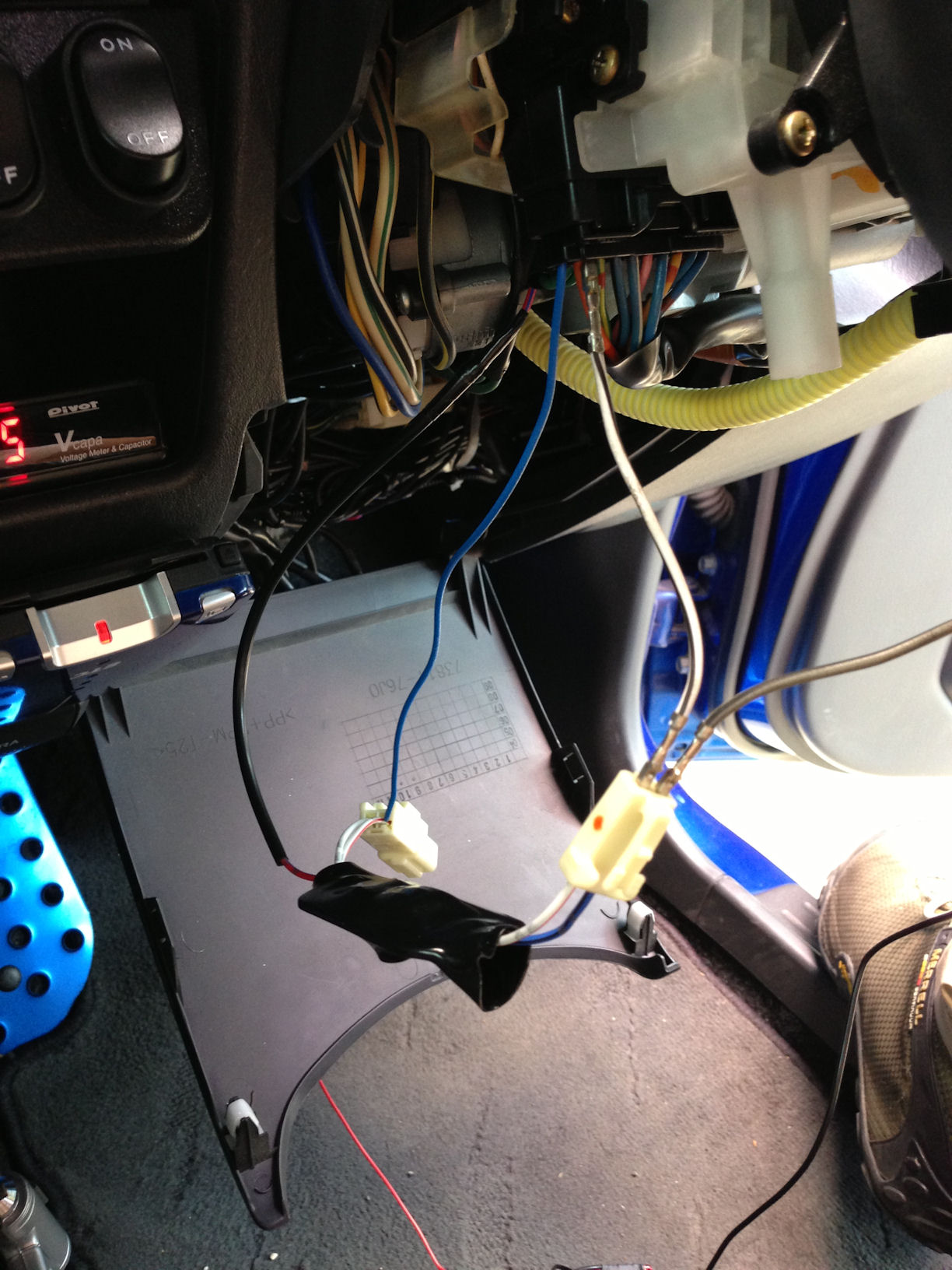

とりあえず仮接続で動作確認です

ちゃんとリヤワイパー「INT」位置で間欠動作してくれることを確認したので本配線をします

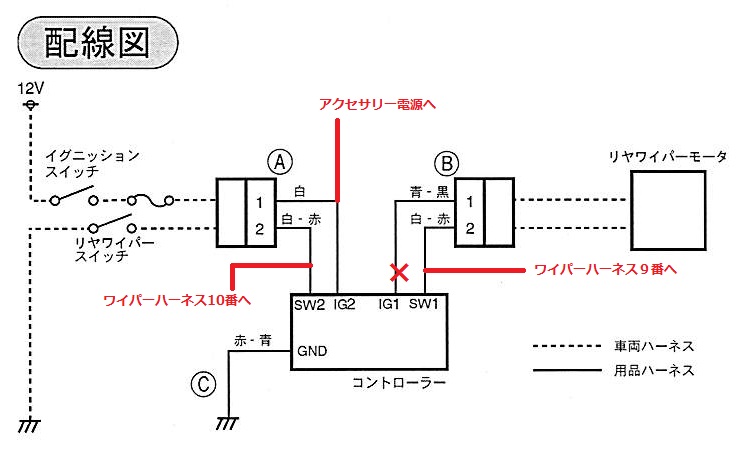

本配線のためにユニットからハーネスを切断して車両側の線と接続します

青・黒の線は使わないので絶縁処理しましょう

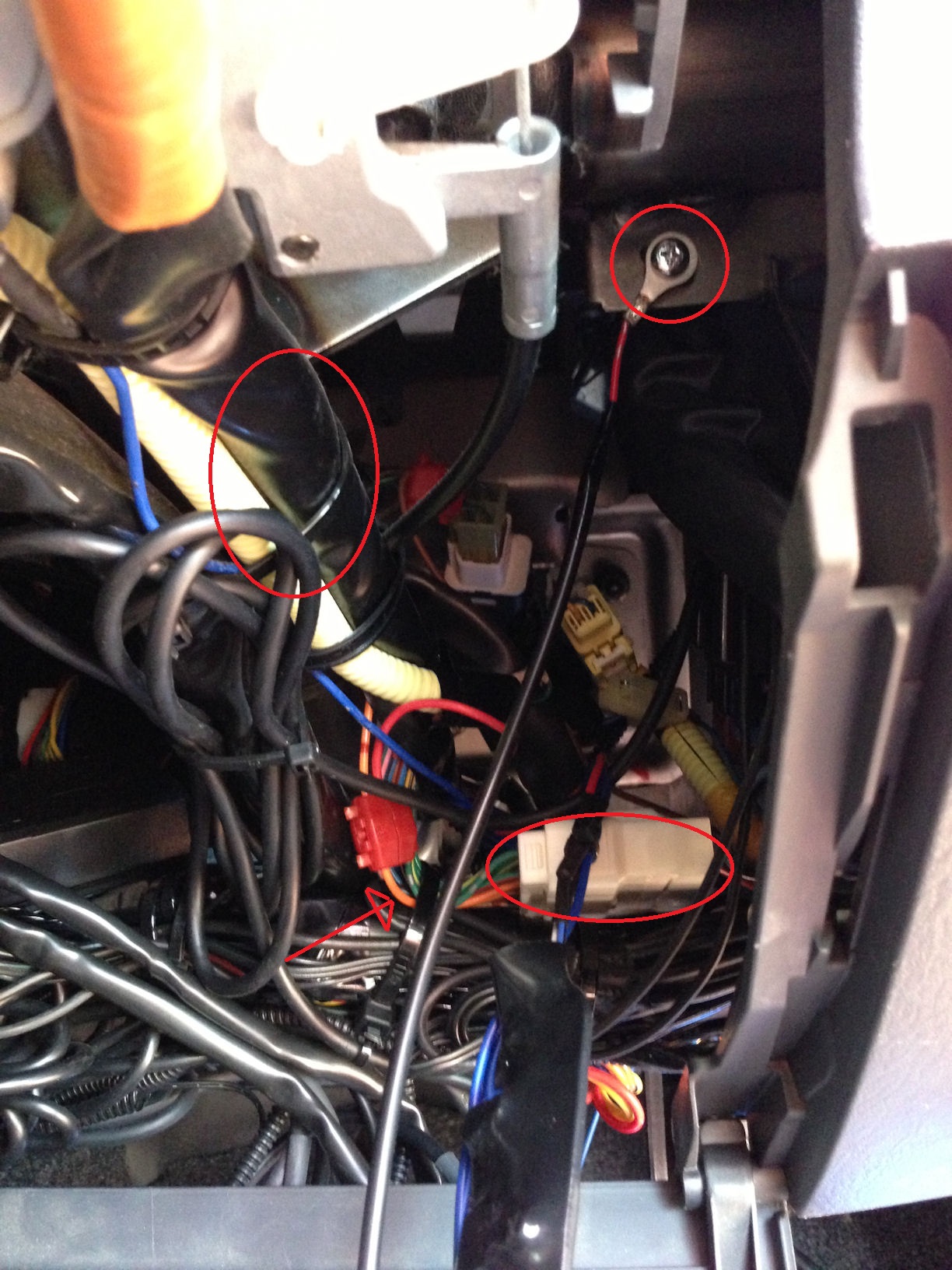

コネクタ9番のリヤワイパー線への接続はコラム下の配線に分岐接続します(写真右下部分)
ユニットのアースはちょうど右上奥に空きナットがあったのでここに接続(写真右上部分)
ユニット自体は左の丸部分にタイラップで固定して完了

これでリヤワイパーでも間欠動作できるようになりました＼(^o^)／

ただ、リア間欠を使うときは取り付けたモジュールからリレーのカチカチ音がします
しょうがないんだけどマジで気になるようならリヤまでハーネス10番の線を引っ張って
バックドア内にモジュールを取り付ければ良いかと。。

配線引くのが手間で無ければ(爆)
